Хомутовый керамический, миканитовый нагреватель (ТЭН). Волгоград.

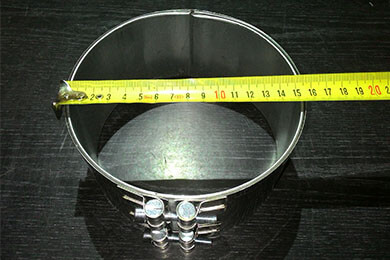

Хомутовые ТЭНы, также известные как кольцевые нагреватели, представляют собой разновидность электронагревательных элементов, которые используются для нагрева различных объектов.

Хомутовый ТЭН состоит из следующих основных частей:

• корпус — это основа ТЭНа, которая изготавливается из миканитовой или керамической ленты;
• нагревательный элемент — спираль из нихрома или другого термоустойчивого материала, которая заключена в корпус
• выводы — это элементы, через которые ТЭН подключается к сети питания.

При прохождении электрического тока через нагревательный элемент происходит преобразование электрической энергии в тепловую. Тепло передается корпусу ТЭНа, а затем объекту, который необходимо нагреть.

Используются хомутовые ТЭНы для нагрева различных объектов, в том числе:

трубопроводов для транспортировки жидкостей и газов;

пресс-форм для производства изделий из пластика, резины, металла и других материалов;

литейных форм для производства изделий из металла, стекла и других материалов;

кструдеров для производства пластиковых изделий;

клеевых машин для склеивания разнообразных материалов.

Хомутовые ТЭНы изготавливаются из различных материалов, в зависимости от их назначения и условий эксплуатации. Наиболее распространенными материалами являются:

• миканит — негорючий материал, который обладает высокой термостойкостью и механической прочностью;
• керамика — также негорючий материал, обладающий высокой термостойкостью и стойкостью к химическому воздействию.

Кольцевые ТЭНы имеют следующие особенности:

простота монтажа — хомутовые ТЭНы легко монтируются на различные объекты с помощью крепёжных элементов;

эффективность — обеспечивают равномерный нагрев объектов;

долговечность — ТЭНы при правильном использовании служат долгие годы.

Хомутовые ТЭНы могут иметь различные формы, в зависимости от их назначения и условий эксплуатации. Наиболее распространенными формами являются:

прямоугольная — такая форма используется для нагрева трубопроводов и других объектов с прямоугольным сечением;

круглая — такая форма используется для нагрева трубопроводов и других объектов с круглым сечением;

овальная — такая форма используется для нагрева трубопроводов и других объектов с овальным сечением.

Состоять могут из одного или двух полухомутов — в зависимости от требований и условий монтажа.

Хомутовые ТЭНы монтируются на различные объекты с помощью крепёжных элементов. Наиболее распространенными способами монтажа являются:

врезка — такой способ монтажа используется для нагрева трубопроводов;

наплавка — для нагрева металлических поверхностей;

крепление с помощью хомутов — нагрев различных объектов.

При эксплуатации хомутовых ТЭНов необходимо соблюдать следующие правила:

не превышать номинальную мощность ТЭНа;

не включать ТЭН без нагрузки;

обеспечить достаточную вентиляцию ТЭНа.

Хомутовые ТЭНы могут нагреваться до температуры от 100 до 1000 градусов Цельсия, в зависимости от материала, из которого они изготовлены.

Мощность хомутовых ТЭНов может варьироваться от нескольких десятков до нескольких тысяч ватт.

Подключаться к сети питания кольцевые ТЭНы могут различными способами, в зависимости от их конструкции. Наиболее распространёнными способами являются:

шпильки;

вилка;

клеммник;

провода.

Хомутовые ТЭНы — это эффективный и универсальный способ нагрева различных поверхностей. Они широко используются в различных устройствах и системах, где требуется быстрый и равномерный нагрев.

Мы изготавливаем хомутовые ТЭНы любых размеров и мощностей, в соответствии с вашими требованиями. Мы используем качественные материалы и технологии, что обеспечивает нашим ТЭНам высокую эффективность, надёжность и долговечность.

Пример расчёта хомутового нагревателя

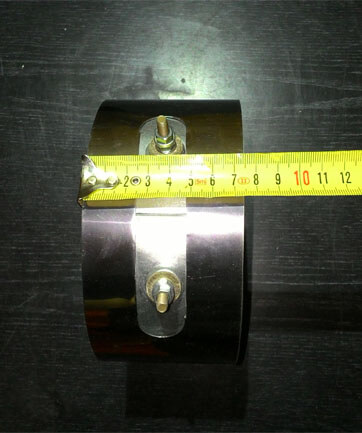

Для расчёта мощности нагревателя, помимо его удельной мощности (а для данного типа она составляет от 0,5 до 4,5 Вт/см²), нам необходимо знать его площадь и рабочее напряжение. Для примера возьмём миканитовый нагреватель с внутренним диаметром 10 см, ширина тоже равна 10 см. Рабочее напряжение — 220 В.

Для начала вычислим площадь касания, представив нагреватель в виде прямоугольника, чем он, по сути, и является:

10 × 3,14 × 10 = 314 см², где:

10 — внутренний диаметр нагревателя, см;

3,14 — число π;

10 — ширина нагревателя, см.

После этого вычислим среднюю мощность, перемножив найденную площадь и среднюю удельную мощность (среднее арифметическое от 0,5 и 4,5) на квадратный сантиметр:

314 × ((0,5 + 4,5) ÷ 2) = 785 Вт.

Для максимально допустимого значения мощности вычисления будут следующими:

314 × 4,5 = 1413 Вт.

Для расчёта керамического нагревателя изменяем значения среднего и максимального значения на 5,25 Вт ((2,5 + 8) ÷ 2 = 5,25) и 8 соответственно:

314 × 5,25 = 1648,5 Вт (среднее);

314 × 8 = 2512 Вт (максимальное).

Мощность литого нагревателя рассчитывается аналогично:

314 × 4 = 1648,5 Вт.
